产品说明:

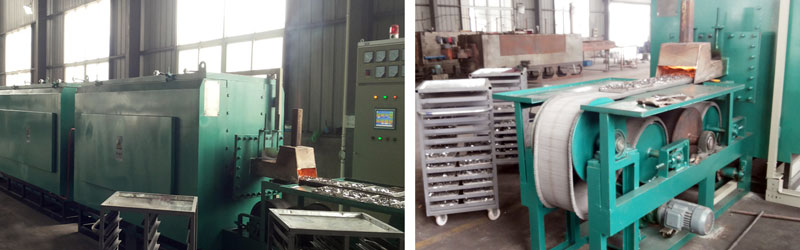

本设备是连续式作业的专用电炉。主要用于粉末冶金制品烧结及金属粉末的还原。整套设备由炉膛加热系统、网带传动系统、保护气体系统、控制系统等部分组成。炉体由装料带、预热带、烧结带、水冷带及出料带组成。网带传动系统由耐高温网带、传动装置等组成,网带的运行速度通过变频器调节。整个控制系统中,温度控制采用测温热电偶、智能型专家无超调PID调节器、三相可控硅调功调压器构成单回路调节系统,使炉子温度控制具有调节参数自动整定,温控精度高。
主要技术参数:
型号 | WSJ-300 | WSJ-270 | WSJ-230 | WSJ-170 | WSJ-130 | WSJ-80 |
---|---|---|---|---|---|---|
额定功率 | 300KW | 270KW | 230KW | 170KW | 130KW | 80KW |
电 源 电 压 | 380V | |||||
加热区数 | 7 | 7 | 6 | 6 | 6 | 5 |
最大生产力 | 7 | 7 | 6 | 6 | 6 | 5 |
预烧段最高温度 | 850℃ | |||||
烧结段最高温度 | 1150℃ | |||||
预烧段马弗尺寸 | 5000×820×130 | 5000×730×130 | 4500×630×130 | 4500×480×130 | 4500×380×130 | 3600×320×130 |
烧结段马弗尺寸 | 5000×840×160 | 5000×750×160 | 4500×650×160 | 4500×500×160 | 4500×400×160 | 3600×360×150 |
网带宽度 | 800mm | 710mm | 610mm | 460mm | 360mm | 300mm |
网带最大负荷量 | 50Kg/m2 | |||||
网带运行速度 | 60~300mm/min | |||||
耗气量 | 72m3/h | 64m3/h | 55m3/h | 40m3/h | 32m3/h | 25m3/h |
外形尺寸 | 22000×2200×2200 | 22000×2100×2200 | 21000×1950×2000 | 21000×1800×2000 | 21000×1600×1900 | 16500×1480×1800 |
